『餃子の皮』の抜き型

2021.04.05

今回は『餃子の皮の抜き型』の紹介です。

本体筒状の部分はステンレス0.5tの板をロール曲げした後に溶接します。ここで活躍するのが

YAGレーザー溶接です。通常、TIG溶接では0.5tは薄く難しいですが、YAGレーザー溶接では

低歪みで溶接出来ます。

最後にドーナツ型プレートとハット曲げした持ち手部分を溶接して完成です。

以前からいろいろなサイズ(Φ90~Φ120)でご注文頂いており、その需要の多さに驚いています。

ミートレール アルミ溶接

2021.04.02

トラックの内部に取り付く精肉などを吊るす部品を製作しました。

5部品に分割して溶接しています。

ロールでUの字に丸めた部品を2枚の平板で挟み込み

H型材という材料を接続して一本のレールになる様にします。

最後につなぎ目に補強を溶接しています。

写真には実際に取り付いた時に使う

ローラー部品が通る様子も載せています。

加工品紹介

2021.02.03

本日は8回曲げ加工品の紹介です。

複数回曲げをする時には曲げ順が重要となります。

製品形状と金型形状により、この曲げ順を間違えると曲がらなくなってしまいます。

今回の場合は中央(台形部)→ 端(直角部)の順番で曲げました。

また、高さの平行出しにも注意しました。

加工品紹介

2021.01.18

本日は溶接品の紹介です。

四方にレーザーカットしたパンチングメタルを溶接で貼り合わせています。

パンチングメタルをレーザーカットしますが、パンチングメタルの性質上、

カット断面に穴の凹凸が出ますので、その箇所を合わせての溶接が難しかったです。

また、ロール曲げと円錐曲げした鉄板を溶接してダクト形状にしています。

加工品紹介

2021.01.05

加工品を紹介します。

この製品はR曲げがあり一体で作れないため、3つのパーツにわけて製作しました。

また小型製品で溶接もしづらく、細い部分に歪みが出て修正に時間がかかり大変でした。

加工品紹介

2020.12.07

大型トラックのフェンダー(泥よけ)を製作しました。

品物が大きい為、三分割にして加工しています。

それぞれ三分割した部品を曲げて

溶接して一体にします。

ミガキ材の為、溶接後、研磨・バフ仕上げをして

綺麗に仕上げています。

どこを分割したか、分かりますか?



ご注文ありがとうございました。

2020.11.25

ハイスピードサービスのご注文ありがとうございました。

またお待ちしております。



ご利用の際はコチラへ↓↓↓

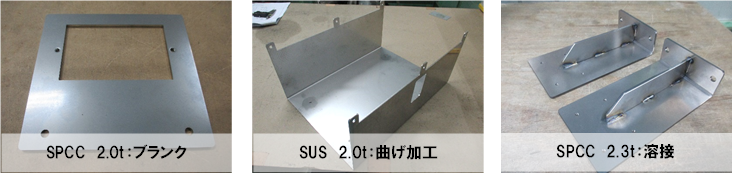

ご注文ありがとうございました。

2020.11.10

ハイスピードサービスのご注文ありがとうございました。

またお待ちしております。



ご利用の際はコチラへ↓↓↓

加工品紹介

2020.10.06

曲げ加工品の紹介です。

ヘミング曲げと鈍角、鋭角曲げが合わさった製品です。

このようないくつもの曲げ加工がある場合には寸法出しが難しかったりしますが、

やりごたえがあり良い経験になります😄
